| 品牌：济南奥迅 | 型号：GBS-1660HD | 控制方式：数控 |
| 作用对象：金属 | 电流：直流 | 用途：切割 |
| 产品别名：便携式数控切割机 | 最大线割速度：2000mm/s | 适用材质：碳钢、不锈钢 、有机金属 |
| 最大刻线深度：1500mm | 定位精度：±0.1mm |
一、 产品概述及主要特点
1、JBT 5102-2011 坐标式切割机；
2、GB/T13926 工业过程测量和控制装置的电磁兼容性
3、GB 4859电气设备的抗干扰基本测量方法
4、GB2681 电工成套装置之中的导线颜色
5、GB 10233 电气传动控制设备基本试验方法
1.2 产品概述及适用范围

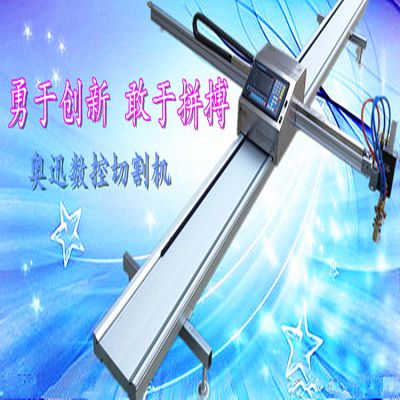

奥迅便携式数控火焰等离子切割机与大型龙门数控切割机一样，可以切割由 直线和圆孤构成的任意平面形状零件，图形动静态显示，直观易学，可直接在机 器上编程，也可在电脑上绘制或利用现成的CAD 文件通过套料软件直接转换为G 代码程序文件，通过U 盘传输到机器里，实现切割。其价格经济合理、操作维护 方便；结构合理，体积小，重量轻；移动便利，运行平稳、切割精度高，是一种 高效节能型切割设备。广泛适用于造船，工程机械，矿山机械，压力容器，汽车， 桥梁，化工机械，空间钢结构等制造行业的钢板切割下料，工作效***。
1.3 产品性能优势
1.不需编程
可将CAD 图形直接转换成切割加工代码，配U盘接口。CAD 设计图形经软件 转化，存入U 盘可以直接接入切割机控制系统实现异形切割，完全不需手工编程。 系统内置48种常用图形，可直接调入使用。
2.操作维护傻瓜型 标配上海方菱专用数控切割系统，7寸真彩大屏幕，支持中、英、葡萄牙、
法、俄、丹麦、韩语等多种语言。操作系统随时提示各项操作方法，使用非常简 单方便，整机维护方便快捷。
3.优良的加减速性能 切割过程中加减速，没有任何停顿；高速时。拐弯处可自动平稳减速，从而
更好地提高了切割质量。
4.割缝补偿
具有割缝自动补偿功能，***成品的精度。
5.模块化设计
系统采用模块化设计，可靠性高，可故障自诊断，维护更换方便。
6.通用性好
操作者也可以采用国际通用G 代码编程，采用坐标编程，没有累积误差。
7.两用
可根据用户需要，选配火焰和等离子两种切割方式。
8.功能齐全
任意回退、断电、断点保护记忆、割枪移位、割缝补偿、割枪穿孔停留、 预热时间智能记忆、任意中断、电子离合器开关等、全部操作具有菜单或图形提 示等。
9.按需定制
根据用户的纵向切割长度的不同要求，可以实现按需定制。
1、行走部分均采用无间隙调质平磨齿轮、齿条传动，电机驱动采用步进驱
动技术；
2、纵向导轨采用台湾进口直线导轨，精度高、运行平稳；
3、底板采用优质T6063铝板，并经数控加工中心加工形成高精度基准面及安 装孔位，防锈耐磨，美观清洁；
4、横梁纵梁采用***铝合金工业加厚型材，重量轻，不变形；
5、控制系统为采用上海交通大学控制系统(上海方菱)，具有目前国内最为 优良的稳定性和***抗干扰能力。全中文/英文等七种语言界面，操作简单方便， 图形转换软件可将CAD 图形直接转换成切割加工代码。配U 盘接口，办公室设计 图形经U 盘转入切割机。简单图形可以直接在现场输入切割机。转换软件全部中 文显示（也可英文显示），切割工艺设计简洁，对不封闭图形同样能进行处理， 从而很好地实现共边切割。软件功能更适用、更强大。
6、横梁采取光轴型直线导轨，降低了对横梁的磨损，更好地***了切割精 度。
7、台湾亮群按钮，日本和泉继电器。
8、主机外壳采用1.5mm不锈钢板拉丝处理，美观大方，耐腐蚀。
二、 主要技术规格、参数
参数型号 | GBS-1625 | GBS-1635 | GBS-1660 |
有效切割范围 mm | 1600x2500 | 1600x3500 | 1600x6000 |
输入电源 | AC220V±10%50/60Hz 300W | ||
控制系统 | 上海交通大学方菱系统 | ||
显示屏 | 7 寸 800×480 高分辨 1600 万色彩色高亮度液晶屏 | ||
切割方式 | 火焰切割：氧气/乙炔、丙烷 | ||
等离子切割 | |||
调高方式 | 火焰切割：电动 | ||
等离子切割：电动或弧压自动 | |||
切割厚度 | 火焰切割：6－150mm（氧气/乙炔或丙烷） | ||
等离子切割：视等离子电源功率而定 | |||
切割速度 | 0-2000mm/min | ||
运行速度 | 0-4000mm/min | ||
运行精度 | ±0.1mm | ||
主机尺寸 | 450x340x210mm | ||
